【概述】

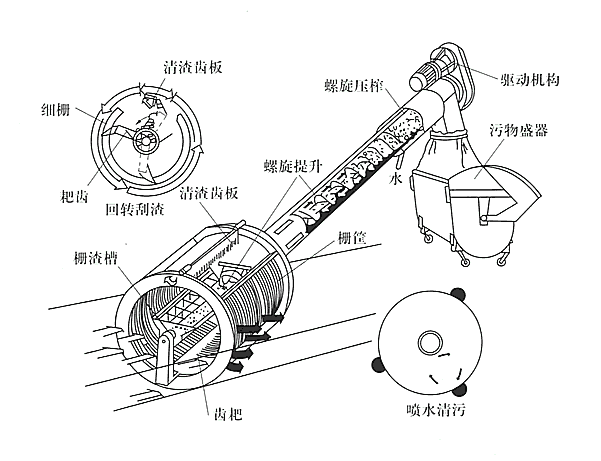

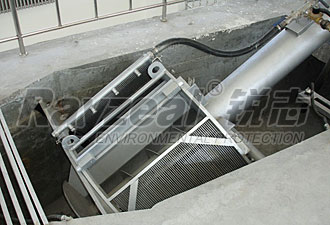

　　旋轉式細格柵除污機是集格柵、傳輸機和螺桿壓榨機三種功能于一體的新型固液分離環保設備。螺旋細格柵機可直接安裝在水渠內，也可安裝在容器箱中。污水從螺旋式細格柵除污機的柵筐前端流入，從柵縫中流出，濾渣被截留在柵筐內。累積在轉鼓式細格柵機柵條上的濾渣又形成過濾層進一步起到過濾作用，從而提高了螺旋式細格柵機濾渣的過濾效率。當螺旋細格柵機柵筐前后的水位差達到設定值時，減速電機自動啟動，帶動清渣耙旋轉，其清渣齒伸入柵條之間，將所有濾渣取出，當轉鼓格柵旋轉到垂直位置時，濾渣自動落入螺桿下端中央的料斗內，經螺桿傳輸，同時壓榨，落入物料箱或傳輸機進行外運。為了清理齒上的濾渣，清渣耙能自動倒轉15度，經過一清渣齒板時能自動清理清渣耙上的余渣，以免螺旋式格柵除污機發生故障。 　　
　　轉鼓格柵的濾渣在輸送過程中被壓榨脫水，固含量可達35%-45%，干渣體積小、污染少、易于外運處理。
　　螺旋格柵機的過濾柵框濾縫尺寸為6至12mm，直徑從500mm-3000mm，旋轉格柵處理量可達237600m³/D。

【型號】

【特點】
　　1、螺旋格柵機采用全不銹鋼制造，結構緊湊，幾乎無需維護。
　　2、螺旋格柵機完整結構，安裝方便，全自動控制。
　　3、螺旋式格柵除污機功率小、轉速低，節能，無磨損，低噪音。
　　4、螺旋式格柵除污機全封閉運行，無臭味無泄漏。
　　5、螺旋細格柵機運行效率高，綜合性能價格比優，投資回收快。

【過水流量】

型號規格ZG-I			600	800	1000	1200	1400	1600	1800	2000	2200	2400	2600	2800	3000
液體流速（ m/s）			1.0
過水流量 (m3/h)	柵距 (mm)	6	314	590	962	1263	1892	2475	3105	3775	4568	5757	7765	9372	11290
		8	357	676	1080	1414	2145	2778	3505	4250	5130	6477	8773	10554	12740
		10	385	731	1172	1534	2325	3021	3787	4594	5546	7000	9482	11439	13795
		12	406	769	1238	1625	2487	3183	4000	4857	5900	7425	10042	12090	14586

【技術參數】

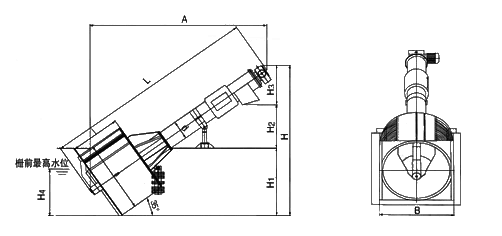

型號規格XGZG-I	600	800	1000	1200	1400	1600	1800	2000	2200	2400	2600	2800	3000
柵筒直徑D(mm)	600	800	1000	1200	1400	1600	1800	2000	2200	2400	2600	2800	3000
柵筒長度l(mm)	500	620	700	800	1000	1150	1250	1350	1450	1650	1950	2150	2400
輸送管直徑d(mm)	219	273	273	300	300	360	360	500	500	500	500	700	700
渠道寬度B(mm)	650	850	1050	1250	1450	1650	1850	2070	2270	2470	2670	2870	3070
柵前水位H4(mm)	350	450	540	620	750	860	960	1050	1150	1280	1490	1630	1800
安裝角度	35℃
渠道深度H1(mm)	H1=600～3000
排渣高度H2(mm)	按用戶要求進行設計
H3(mm)	根據減速機形式確定
設備安裝總高H(mm)	H=H1+H2+H3
安裝長度A(mm)	A=H×1.43-0.48D
設備總長L(mm)	L=H×1.743-0.75D

二、ZG-II型轉鼓式細格柵除污機

　

【概述】

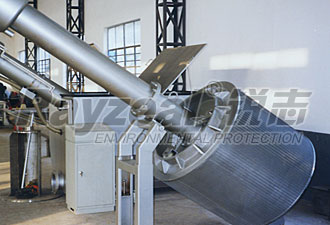

　　轉鼓式細格柵除污機，廣泛適用于城市生活污水處理，工業廢水處理，食品污水處理，造紙污水處理工程。旋轉式細格柵機除污機能將污水中的較細漂浮物、懸浮物和沉積物提取出來，并經傳輸壓榨后排出。
　　旋轉式細格柵除污機設計精巧，結構緊湊，全部零部件為不銹鋼材質，無高速運動件。
　　轉鼓格柵全自動控制，運轉平穩，能耗低，噪音小，旋轉格柵柵縫小，僅1-5mm，借助流體導流，設備分離效率可達98%，整個轉鼓式細格柵機的柵縫均可在設備運行過程中實現自清洗。砂石，碎渣及硬物無損設備，轉鼓式細格柵機永不堵塞。
　　轉鼓式格柵機與水平面成35°角安裝在水渠中，污水從轉鼓格柵的端頭流入轉鼓格柵中，通過格柵側面的柵縫流出，格柵將水中的懸浮物、漂浮物等截留在轉鼓中，轉鼓格柵以4.6r/min的速度旋轉，轉鼓式格柵機的上方有尼龍刷和沖洗水噴嘴，將柵渣從柵縫中清除，同時通過螺旋輸送并擠壓脫水，通過轉鼓格柵上端的排料口，物料落入垃圾箱或輸送機外運。

【型號】

【特點】
　　1、旋轉式細格柵機和水流形成約35度角，因為折流的形成，即使小于格柵縫隙的許多污物也能被轉鼓細格柵機分離出來。
　　2、旋轉式細格柵機裝有沖洗裝置，具有自凈功能。
　　3、圓柱形結構使旋轉格柵機比傳統格柵過流量增大，水頭損失減少，而且旋轉式格柵機前的堆積平面減少。
　　4、轉鼓細格柵所有與水接觸的部件都由不銹鋼制作而成，并經過酸洗鈍化處理；轉鼓細格柵機適用于民用污水和大多數工業用水中，防腐性能強，壽命長。
　　5、通過轉鼓細格柵機的一體化打撈、輸送、壓榨處理，旋轉細格柵機既節省了占地面積，也減少了垃圾的后續處理費用。
　　6、轉鼓細格柵機幾乎不需要維修，旋轉點上無需加油，驅動裝置加油次數極少。

【過水流量】

型號規格ZG-II			600	800	1000	1200	1400	1600	1800	2000	2200	2400	2600	3000
液體流速（ m/s）			1.0
過水流量 (m3/h)	柵距 (mm)	1	125	219	370	507	723	954	1209	1494	1803	2150	3280	4120
		2	190	330	558	765	1095	1443	1832	2260	2732	3254	4530	5600
		3	230	400	684	936	1340	1760	2235	2756	3334	3968	5450	6780
		4	237	432	720	1010	1440	2050	2700	3340	4032	4680	6230	7560
		5	252	468	795	1108	1576	2200	2934	3600	4356	5220	6750	8220

【技術參數】

型號規格XGZG-II	600	800	1000	1200	1400	1600	1800	2000	2200	2400	2600	3000
轉鼓直徑D(mm)	600	800	1000	1200	1400	1600	1800	2000	2200	2400	2600	3000
輸送管規格d(mm)	219	273	273	273	360	360	360	500	500	500	500	710
柵網長l(mm)	650	830	985	1160	1370	1500	1650	2000	2200	2200	2400	3000
水位H4	400	500	670	800	930	1100	1200	1300	1500	1680	1800	2100
b(mm)	125
c(mm)	70
安裝角度	35°
渠深H1(mm)	H1=600～2500
排渣高度H2(mm)	H2=800～2000
設備安裝總高H(mm)	H=H1+H2+H3
安裝長度A(mm)	A=H×1.43-0.48D
設備總長L(mm)	L=H×1.74-0.75D
